Отопление своими руками или впахиваем в праздники.

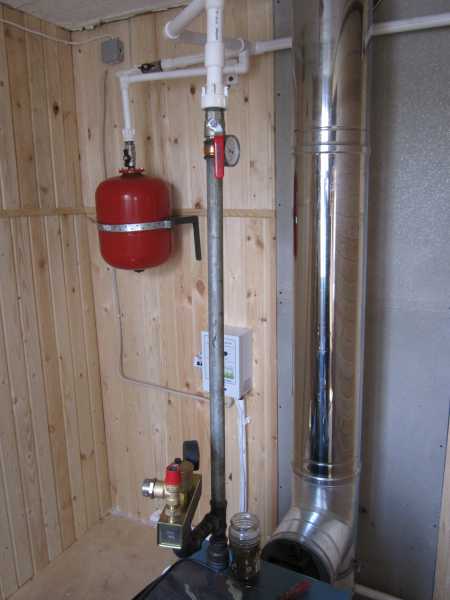

На последних двух фото видно расширительный бак и дымоход.
Когда начал обвязывать котельную 32-й трубой, понял, что мне не положили 32-е углы на 90 градусов, только на 45, тройники и заглушки, не взял дюймовые краны с американками... Тогда мне стало ясно, что это не окончательный вариант, будут изменения.

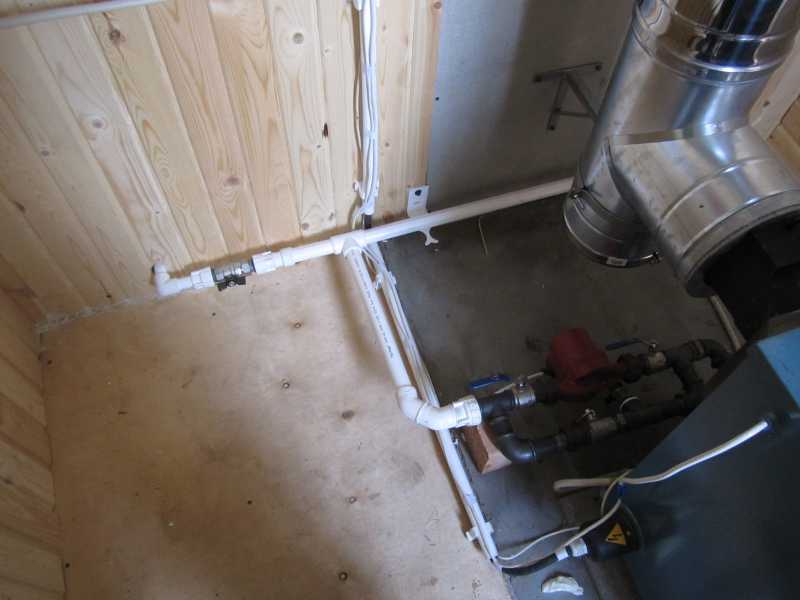

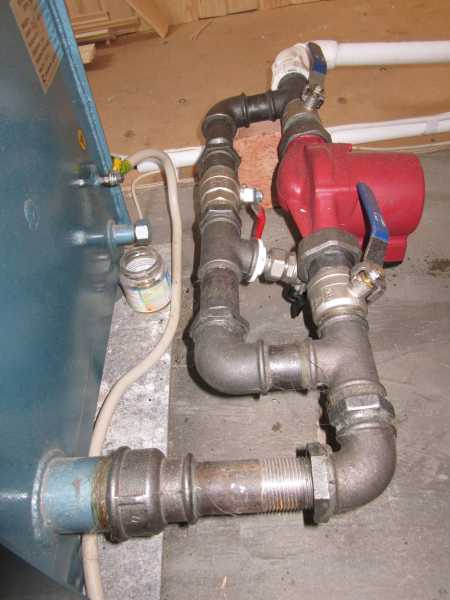

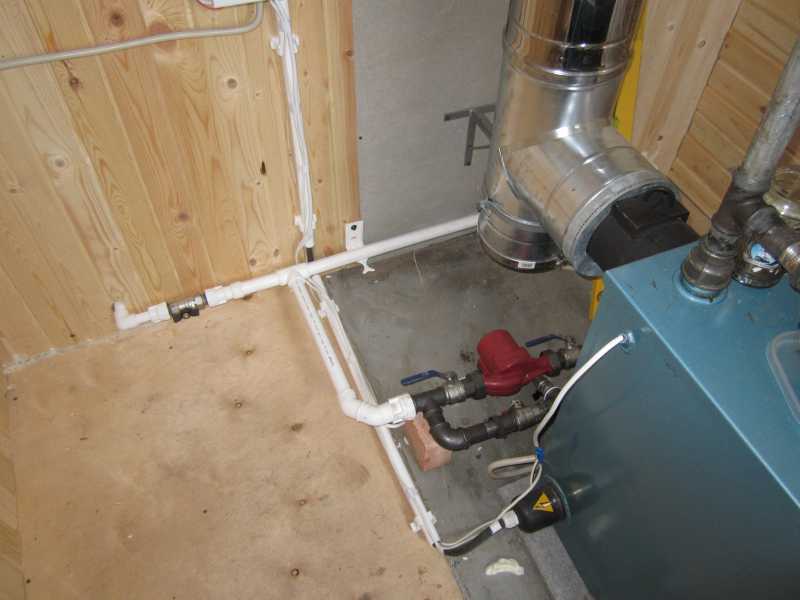

Нижняя обвязка.

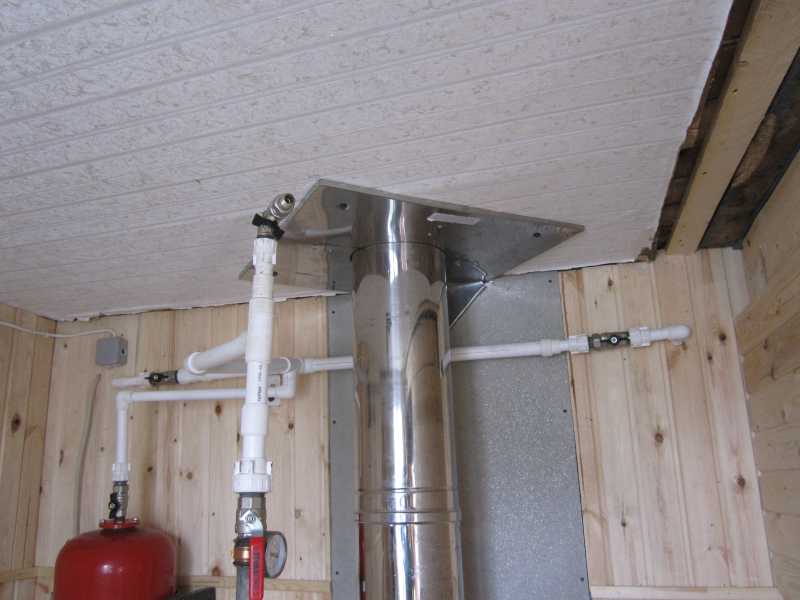

Верхняя.

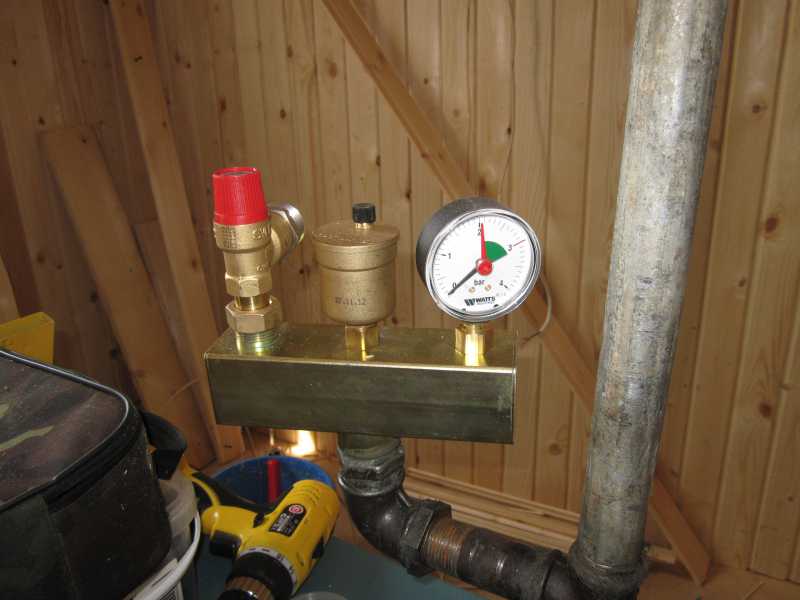

Группа безопасности.

Для спуска воздуха не придумал ничего лучше, чем...

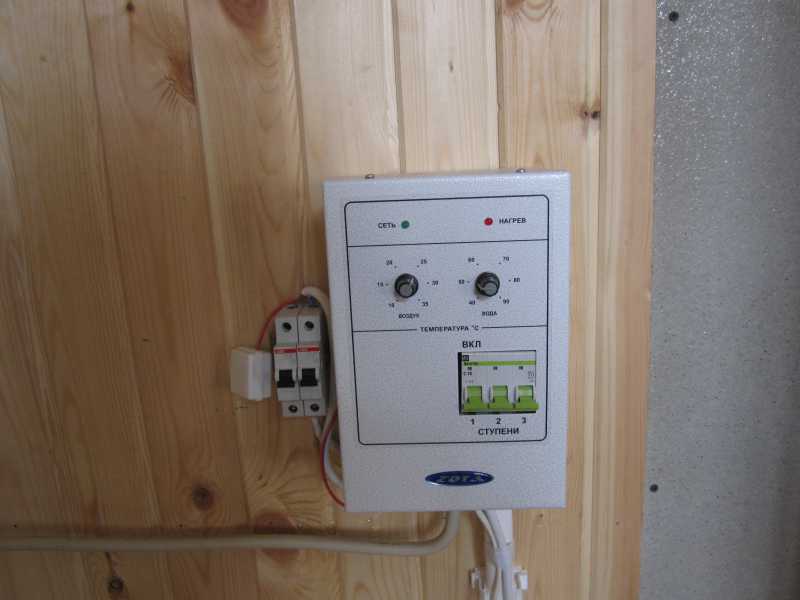

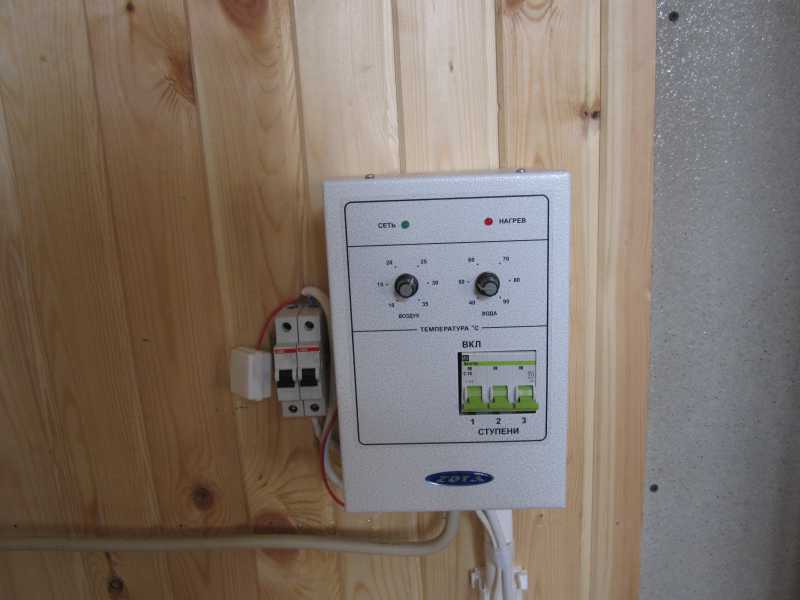

Панель управления электрокотлом.

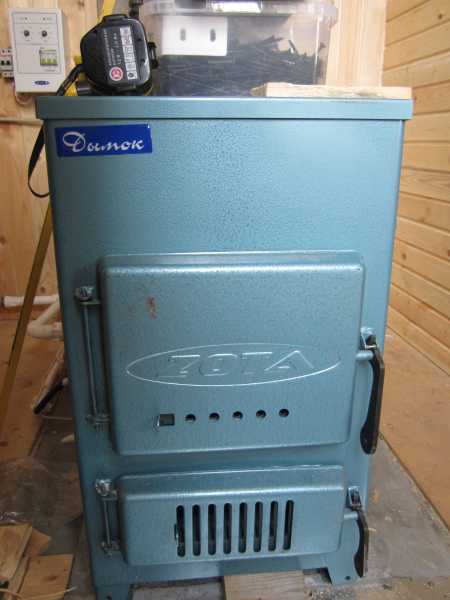

Сам котёл.

Проверили тягу - огонь со спички сдувает.

Настал волнительный момент - заливаем систему. Подключили шланг снизу, ещё один сверху, шоб котельную не залить, обычный насос "Малыш" резво погнал воду в систему... Нижняя обвязка потекла! Подтянули прям на месте, течи уменьшились, на одном кране с синей ручкой (дали там, где покупали котёл) подтянул вал, решили продолжить заливку и всё же испытать систему. Авось от температуры лён разбухнет...
Заливаем, переодически бегаю спускаю воздух с радиаторов, сверху пошла вода без пузырьков, верхний кран закрыл, "Малыш" поднял дваление до 2-х атмосфер, стравил до 1-й.
Затапливаем! Температура пошла резво, насос гоняет, труба подачи всё горячее... Первые радиаторы ветвей горячие, вторые чуть тёплые, третий и четвёртый холодные. Стал поджимать кранами обратки. Первый сильно поджал, второй слабее, третий ещё слабее, на четвёртом открыты полностью. Все радиаторы горячие, дома Ташкент. На сегодня хватит. Оставили на ночь ТЭН на первой ступени (2кВт) и насос на 1-й скорости.

Утром проверили первым делом счётчик - на 50 р нагорело!
Система тёплая, градусов 45 есть. Из течей осталась одна - сливная пробка на котле, и то едва заметно.

В общем, всё работает. Но надо переделывать.
И вот вопросы к тебе, ГНОМ:
1. Толком не вкурил как правильно поступить с расширительным баком. Перед заливкой контролируем давление в пневматической части?
2. Не зря ли так высоко подняли выход из котла?
3. Самое основное - нужно ли ставить насос в байпасе? Он же через себя пропускает без сопротивления (специально "Малышом" проверял). Мож прям в линию его вмонтировать? Сейчас в байпасе кран, т.к. обвязка косячная, короткая, кроить пришлось.
4. Сверху тоже хочу переделать - мож автоматический спускник воздуха поставить?
Подскажи пжалста...

Есть мысль сделать выносной резервуар, типа автомобильного расширительного бачка, который будет подключен к сливному/заливному крану и поднят выше спускника воздуха. На холодную, пока нет давления, открываю сливной/заливной кран, включаю циркуляционный насос и слежу за жидкостью в бачке. Как перестанет уходить уровень, значит система заполнена. Как?

домой приеду отпишусь но для первого раза не плохо По эксплуатации конечно увидишь что да как

ГНОМ, мож вообще насос на полипропилене вкорячить? И нах этот байпас? Слив/залив там же, тройник 32-20-32, в него муфту 1/2 и кран со штуцером. Или кран на сливную пробку котла.
А к котлу самому снизу короткую обвязку металлическую в виде муфты 1,1/2х1, прямой сгон короткий, угол на 90 и кран американку. Длинная там обвязка не нужна, обратка ведь.
Кстати, насос 25-60, справляется с запасом, даже кранами ветвей душить не пришлось. При чём на 1-й скорости.

Одним словом, Гномище, спасибо тебе огромное за консультации! Без тебя вообще хрен чего у меня получилось бы!
А ща батя знакомым, кто в теме, говорит: "Макс-то мой, сам всё продумал, всё сделал, с первого раза заработало, нигде ни пробок, ни застоя нет."
Во многом это благодаря тебе! Осенью поехали испытывать, а после в баню.
